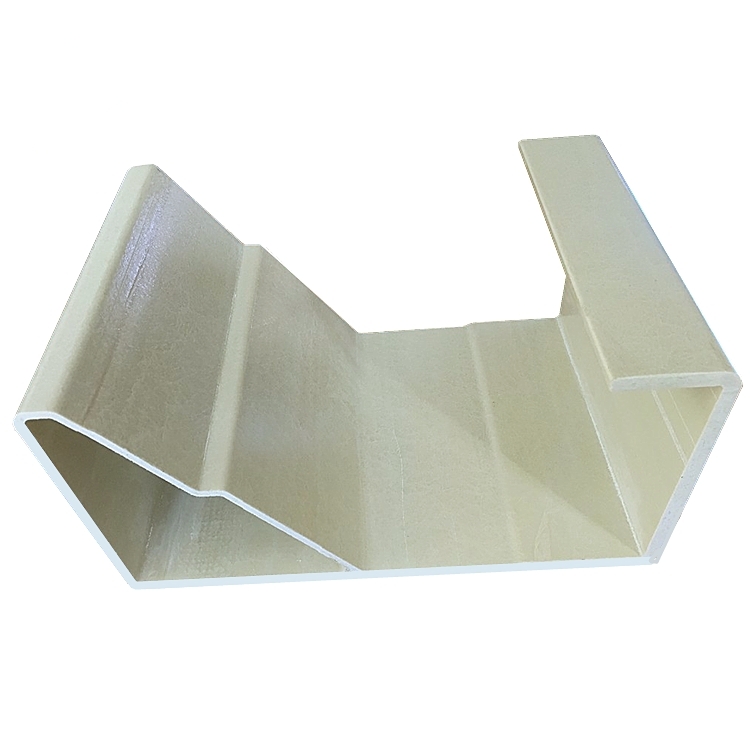

中国建筑能耗占全社会总能耗的45%以上，其中门窗传热损失占建筑围护结构能耗的25-30%。在国家”双碳”目标和GB/T 50189《公共建筑节能设计标准》2025修订版推动下，建筑门窗行业正经历从铝合金、塑钢到高性能复合材料的第三次材料升级。FRP拉挤门窗型材——以玻璃纤维为增强材料、不饱和聚酯树脂或聚氨酯为基体，通过拉挤工艺连续生产的结构型材——凭借导热系数仅为铝合金的1/300、耐候寿命超过30年、截面设计自由度远超PVC塑钢的三大核心优势，正在成为绿色建筑门窗的首选框材。
本文从材料性能、应用场景、经济性和安装施工五个维度，系统介绍FRP拉挤门窗型材的核心优势。
为什么FRP拉挤门窗型材值得更多关注
门窗框材的市场格局长期由铝合金（约占55%）和PVC塑钢（约占30%）主导。两种材料各有明显短板：铝合金导热系数高达160-200 W/(m·K)，是天然的”热桥”——即使采用断桥铝（穿条式隔热型材），隔热条厚度仅14-24mm，整窗传热系数K值仍为2.0-2.8 W/(m²·K)，在严寒和寒冷地区难以满足被动式超低能耗建筑对门窗K值≤1.3 W/(m²·K)的要求。PVC塑钢虽然K值较低（约1.5-2.0 W/(m²·K)），但低温脆性（-10°C以下冲击强度急剧下降）、紫外线老化（5-8年变色发脆）和截面刚度不足（需内衬钢衬，破坏隔热连续性）三大缺陷限制了其在高性能建筑中的应用。
FRP拉挤型材的导热系数仅0.3-0.5 W/(m·K)，约为铝合金的1/300、PVC的1/3，无需穿隔热条即可实现整窗K值≤1.5 W/(m²·K)。同时，玻璃纤维增强提供的拉伸强度（500-700 MPa，按ASTM D638测试）是PVC的10-15倍，无需钢衬即可满足大截面窗框的结构刚度要求。这种”隔热+承载”的双重优势，是FRP门窗型材被低估的核心技术价值。
优势一：轻质高强，大截面免钢衬
传统PVC塑钢窗框必须在内腔穿入1.5-2.0mm厚镀锌钢衬（增强型钢）才能满足抗风压强度要求。钢衬的加入不仅增加自重30-40%，还在型材内部形成金属热桥，部分抵消了PVC的低导热优势。实测数据显示：80系列PVC塑钢窗（含1.5mm钢衬）的框传热系数Kf值为2.2 W/(m²·K)，而同等截面的FRP拉挤窗框Kf值仅为1.1 W/(m²·K)。
FRP拉挤型材通过调整玻璃纤维含量（60-70%重量比）和纤维取向（轴向0°纤维提供弯曲刚度，±45°铺层提供抗扭刚度），无需钢衬即可使80系列窗框达到GB/T 7106规定的5,000 Pa抗风压强度（9级，最高等级）。免钢衬设计消除了型材内部热桥，同时型材线密度从PVC+钢衬的2.8-3.5 kg/m降至1.5-2.0 kg/m，便于高层建筑吊装安装。
大型幕墙开启扇（宽度>1,200mm，高度>2,000mm）对框材刚度的要求尤为苛刻——在1,500 Pa风压差下，框材跨中挠度须≤L/300（L为跨度）。FRP拉挤型材的弹性模量（25-35 GPa）虽然低于铝合金（70 GPa），但通过截面优化设计（增加翼缘宽度、设置封闭多腔结构），可将截面惯性矩I值提高3-5倍，最终挠度控制在规范限值以内。上海某临海办公楼项目采用FRP拉挤框材的1,800mm×2,400mm幕墙开启扇，在台风”烟花”期间（瞬时风速42m/s，风压1,100 Pa）实测最大挠度5.2mm，远低于L/300=6.0mm的规范限值。
优势二：耐候免维护，30年不腐不锈
门窗框材的耐候性直接决定了建筑全生命周期维护成本。铝合金在沿海高盐雾环境（Cl⁻沉积速率>60 mg/(m²·day)）中，阳极氧化层和粉末涂层在8-12年内出现点蚀、起皮和丝状腐蚀。PVC在紫外线（UV-B波段280-315nm）长期照射下，增塑剂迁移和聚合物链断裂导致表面粉化、变色和低温脆化，5-8年后冲击强度下降至初始值的40-50%。
FRP拉挤型材的耐候性源于两个层面：树脂基体的化学稳定性和表面保护层的物理隔绝。间苯二甲酸型不饱和聚酯树脂或脂肪族聚氨酯树脂本身不含易降解的双键结构，再辅以0.3-0.5%紫外线吸收剂（苯并三唑类）和0.2-0.3%受阻胺光稳定剂（HALS），经5,000小时氙灯加速老化试验（ISO 4892-2，辐照度60 W/m²，波长300-400nm）后，拉伸强度保留率>85%，色差ΔE<5。按佛罗里达户外自然曝晒数据换算，这相当于温带地区25-30年户外使用寿命。
表面处理采用在线共挤ASA（丙烯腈-苯乙烯-丙烯酸酯）或PVDF（聚偏氟乙烯）保护膜（厚度80-150μm），在拉挤模具出口处同步挤出并热熔复合到型材表面，形成一体化耐候层。ASA共挤层提供25年保色性（ΔE<3，AAMA 625标准），PVDF共挤层提供30年保色性。对比铝合金氟碳喷涂（PVDF液体涂料，20-25μm干膜厚度，户外15-20年需重涂），FRP共挤保护层厚度大3-5倍且无需二次涂装，全生命周期维护成本接近于零。
优势三：隔热降噪，被动式建筑优选
FRP型材的多腔结构（5-7个独立封闭腔体）是隔热隔声性能的工程基础。每个腔体形成一个静态空气层——空气导热系数0.026 W/(m·K)，远低于任何固体框材——多层空气腔串联相当于在型材截面内构建了”内置中空玻璃”。典型80系列FRP窗框的6腔结构，实测框传热系数Kf=1.0-1.3 W/(m²·K)，配合三玻两腔Low-E中空玻璃（Ug=0.6-0.8 W/(m²·K)），整窗传热系数Uw可达0.9-1.2 W/(m²·K)，满足被动式超低能耗建筑对门窗Uw≤1.3 W/(m²·K)的要求。
隔声方面，FRP材料本身的高内耗特性（损耗因子η=0.02-0.03，约为铝合金的10倍）能有效抑制结构传声。多腔截面形成的阻抗失配界面进一步衰减声波——实测80系列FRP平开窗的空气声隔声量Rw=35-38 dB（6mm玻璃配置），优于同等截面的铝合金窗（Rw=30-33 dB）和PVC窗（Rw=32-35 dB）。对于临近交通干道的住宅建筑（室外噪声>70 dBA），FRP窗框的额外3-5 dB隔声量可将室内噪声降至满足GB 50118《民用建筑隔声设计规范》要求的≤35 dBA（卧室昼间标准）。
优势四：截面自由定制，建筑设计不受限
拉挤工艺的核心优势在于：理论上任何恒定截面形状都可以一次成型。从模具口模（成型模具，H13工具钢，线切割加工）出来的型材即具有最终截面形状，无需后续铣削、冲孔等机械加工来形成截面特征。对于建筑设计师而言，这意味着窗框型材的截面不再受限于铝合金挤压模具的对称性约束或PVC挤出模具的流道平衡限制。
实际定制案例包括：带整体排水坡度的外框下横梁（倾斜5°的排水面在拉挤模具中直接成型，取消后续铣排水槽工序）、集成披水板（外挑25mm的弧形挡水沿，与框材一次拉挤成型）、隐藏式五金安装槽（T形槽在型材内腔侧壁上同步拉挤成型，用于滑入M5/M6 T形螺母固定合页和传动器）、以及双色共挤型材（室外侧深灰色ASA共挤层、室内侧白色ASA共挤层，满足外立面统一和室内浅色装饰的双重要求）。
截面定制的一次性模具费为2,000-8,000元（H13钢口模+定型模具），远低于铝合金挤压模具的8,000-30,000元和PVC挤出模具的5,000-15,000元。模具寿命：H13钢拉挤口模可连续生产100,000-150,000延米型材后需修模（线切割重新加工出口唇边0.5-1.0mm）或更换。对于工程项目（典型型材用量5,000-20,000延米/项目），模具摊销成本仅0.1-1.0元/延米，在总成本中几乎可忽略不计。
优势五：全生命周期成本优于铝合金
FRP门窗型材的经济性分析不能只看材料单价，必须计算从原材料、加工、安装到30年使用期维护的全生命周期成本（LCC）。以1,500mm×1,800mm平开窗为基准单元，三种框材的30年LCC对比如下：
| 成本项 | FRP拉挤窗 | 断桥铝合金窗 | PVC塑钢窗 |
|---|---|---|---|
| 框材单价（元/kg） | 25-35 | 28-38（含隔热条） | 12-18 |
| 单窗框材用量（kg） | 8-12 | 10-14 | 14-18（含钢衬） |
| 单窗框材成本（元） | 200-420 | 280-532 | 168-324 |
| 加工费（元/窗，含切割/组角/五金安装） | 150-250 | 200-350 | 120-200 |
| 初始安装成本（元/窗） | 350-670 | 480-882 | 288-524 |
| 年维护成本（元/年·窗） | <5（免维护） | 20-40（10年重涂） | 15-30（8年更换密封条/五金） |
| 30年维护总成本（元） | <150 | 600-1,200 | 450-900 |
| 30年LCC总成本（元/窗） | 500-820 | 1,080-2,082 | 738-1,424 |
FRP窗框的初始成本与中端断桥铝合金窗（国产隔热条）基本持平，但30年免维护特性使LCC比断桥铝低50-60%，比PVC低30-40%。对于10,000m²窗面积的中型公共建筑（约2,500-3,000樘窗），30年可节省维护更换费用150-400万元，足以覆盖初始建安成本差异。如果再计入FRP窗框的低导热带来的暖通空调能耗节省（K值降低0.5 W/(m²·K)，每樘窗每年节省制冷/采暖能耗约80-120 kWh），投资回收期仅3-5年。
大趋势：FRP门窗型材的未来发展
FRP拉挤门窗型材正从”高性能替代品”向”主流框材选项”演进。三个趋势驱动这一转变：
政策驱动：住建部2025年发布的《建筑节能与可再生能源利用通用规范》将新建公共建筑门窗K值限值从2.5 W/(m²·K)收紧至1.8 W/(m²·K)，严寒和寒冷地区更收紧至1.3 W/(m²·K)。铝合金断桥窗（即使采用PA66尼龙隔热条+三玻两腔玻璃）在1.3 W/(m²·K)的门槛面前极为吃力，迫使设计师寻找替代框材。FRP窗在不增加成本的前提下轻松达标，政策红利将持续释放5-10年。
供应链成熟：过去制约FRP门窗推广的三大供应链瓶颈——拉挤生产速度、型材连接工艺、表面质量——正在快速解决。聚氨酯拉挤（固化时间30-60秒，生产线速度0.5-1.5 m/min）比传统不饱和聚酯拉挤（速度0.2-0.5 m/min）快3-5倍。组角工艺从最初的机械螺钉连接发展到目前的环氧结构胶+角码复合连接（角部抗拉强度>15 kN，超越铝合金窗的角码组角强度），再到正在推广的激光焊接（热塑性FRP型材），连接效率和强度持续提升。表面质量方面，在线共挤ASA/PVDF技术的成熟使颜色均匀性和耐候性与铝合金氟碳喷涂基本持平。
碳交易价值：FRP型材的碳排放强度（2.5-3.5 kg CO₂e/kg）低于铝合金（原生铝11-15 kg CO₂e/kg，再生铝3-5 kg CO₂e/kg）。随着建筑碳排放纳入碳交易市场（预计2027-2028年在试点城市启动），每平方米FRP窗比铝合金窗少排放40-60 kg CO₂e，一个50,000m²的工程项目可减少碳排放2,000-3,000吨CO₂e，按碳价80元/吨计算，碳交易收益为16-24万元。这笔收益虽然目前尚不显著，但碳价持续上涨趋势明确，将在未来5-10年内成为选材的重要权重因子。
FRP拉挤门窗型材的使用寿命有多长？
采用间苯二甲酸型树脂+ASA/PVDF共挤表面保护的FRP门窗型材，在温带气候条件下使用寿命超过30年。5,000小时氙灯加速老化试验后拉伸强度保留率>85%。实际工程案例中，1990年代安装的首批FRP门窗（北欧、加拿大沿海地区）至今仍在正常使用，框材本体无腐蚀、无显著变色。
FRP门窗型材的防火性能如何？
标准不饱和聚酯FRP型材的氧指数为21-23%，属于可燃材料。通过添加氢氧化铝（ATH，40-50%添加量）或采用酚醛树脂基体，可使FRP型材达到UL 94 V-0级（垂直燃烧，自熄时间<10秒）和GB/T 8624 B1级（难燃材料）。对于消防要求较高的公共建筑和高层住宅，应指定阻燃级FRP型材并查验供应商提供的型式检验报告。
FRP门窗型材与铝合金型材可以混用吗？
可以。FRP型材的热膨胀系数（18-22×10⁻⁶/°C）与铝合金（23×10⁻⁶/°C）接近，温差变形基本同步。工程中常见FRP外框+铝合金内开扇的组合——FRP外框提供隔热性能，铝合金内开扇提供五金安装精度——两者通过尼龙隔热条或不锈钢螺钉连接。但应注意：FRP与铝合金接触面必须用尼龙垫片或EPDM胶条隔离，防止电偶腐蚀（碳纤维增强FRP与铝合金的电势差>0.5V时会产生电化学腐蚀，玻璃纤维FRP电势差较小但建议隔离）。
